Diagnóstico CAN FD

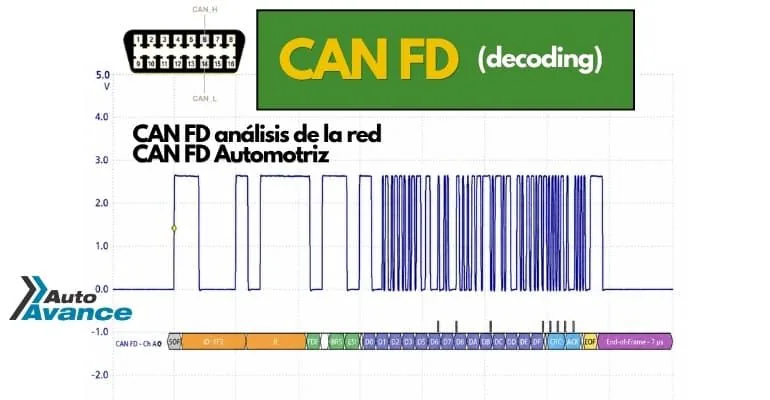

CAN FD exige revisar la trama completa y no solo la presencia de pulsos. En un sistema sano, la velocidad nominal gobierna el arbitraje y, cuando CAN FD activa BRS, la fase de datos pasa a una velocidad mayor sin deformación, ruido ni pérdida de amplitud. Ese comportamiento es el que conviene estudiar con el Curso Osciloscopio Automotriz cuando se quiere interpretar la señal con criterio eléctrico.

La lectura correcta también depende de entender qué muestra el decodificador. En CAN FD, FDF identifica la trama FD, BRS confirma el cambio de velocidad y ESI informa si el nodo está en estado activo o pasivo de error. Esa interpretación se complementa con el Curso Redes CAN y Multiplexados y con el Curso Scanner Automotriz, porque la comunicación solo se valida cuando la forma de onda y el contenido de la trama coinciden.

Qué cambia en CAN FD

Dos velocidades dentro de una misma trama

CAN FD trabaja con una fase de arbitraje a velocidad nominal y una fase de datos a mayor velocidad cuando el cambio está habilitado. Esa separación explica por qué una red puede verse correcta en la parte lenta y fallar apenas entra en la zona rápida. En diagnóstico, CAN FD obliga a observar el punto exacto donde la señal cambia de ritmo y comprobar que ese salto se mantenga estable.

FDF, BRS y ESI

El campo FDF distingue una trama CAN FD de una trama CAN clásico. Cuando ese campo confirma formato FD, el siguiente bit relevante es BRS, que habilita el uso de la velocidad de datos. ESI, por su parte, permite ver si el transmisor está en estado error active o error passive. Si ESI cambia de estado durante las pruebas, la trama sigue siendo válida como evento de red, pero el comportamiento del nodo ya no es el mismo desde el punto de vista de tolerancia a fallas.

DLC y carga útil

La gran ventaja de CAN FD es la carga útil de hasta 64 bytes por trama. En la práctica, los DLC 9 a 15 se traducen en 12, 16, 20, 24, 32, 48 y 64 bytes. Ese aumento de capacidad mejora el intercambio de datos, pero también vuelve más sensible la red a terminaciones incorrectas, derivaciones largas, empalmes deficientes y problemas en el par trenzado.

Qué debe confirmar el decodificador

Identificador, datos y CRC

El decodificador debe mostrar el identificador correcto, el DLC, los datos y el CRC correspondiente. En CAN FD, el CRC puede ser de 17 bits para tramas de hasta 16 bytes de datos o de 21 bits para tramas de mayor tamaño. Si el CRC no coincide, la red ya está informando una falla de integridad y no conviene interpretar el mensaje como confiable aunque la trama se vea completa en pantalla.

ACK, fin de trama y retransmisiones

El ACK confirma que al menos un nodo recibió la trama sin error detectable en esa recepción. Si no aparece ACK, si el mensaje se retransmite o si el decodificador muestra error frames, la red está perdiendo consistencia en algún punto de la comunicación. En ese caso, el problema puede estar en un transceptor, en un módulo o en el cableado que sostiene la fase rápida de la red.

Qué debe mostrar el osciloscopio

Transición entre fases

El osciloscopio no solo debe mostrar actividad. Debe demostrar que la transición entre velocidad nominal y velocidad de datos ocurre de forma limpia, sin caída brusca de amplitud, sin ruido excesivo y sin deformación de los flancos. En CAN FD, esa transición es crítica porque una red puede comunicarse bien a la velocidad nominal y fallar solo cuando BRS activa la fase rápida.

Señal física y margen eléctrico

Cuando la señal pierde margen eléctrico en la fase de datos, el decodificador puede empezar a acumular errores aunque la trama parezca legible en el primer tramo. Ahí aparecen los síntomas típicos de una red mal terminada o de un arnés con derivaciones largas. Si el Curso Redes CAN y Multiplexados ayuda a entender la topología, el Curso Osciloscopio Automotriz permite confirmar si la forma de onda realmente sostiene la comunicación.

Dónde se concentra la falla

Fase rápida, cableado y terminación

La fase rápida es el punto que primero delata una red CAN FD debilitada. Una terminación fuera de valor, un empalme deficiente, una derivación demasiado larga o un tramo de par trenzado deteriorado puede no impedir la comunicación nominal, pero sí romper la parte rápida de la trama. Por eso el diagnóstico profesional no se limita a leer códigos con el Curso Scanner Automotriz; también exige observar cómo se comporta la señal bajo la condición más exigente.

Interpretación de síntomas

Un CRC inválido, la ausencia de ACK, las retransmisiones repetidas o la aparición de error frames son señales de que algo en la red no soporta correctamente la fase rápida. Esa condición puede venir de un nodo, de su transceptor o de un tramo del cableado que ya no conserva la calidad eléctrica necesaria para CAN FD. Cuando eso ocurre, el método correcto consiste en comparar la decodificación con la forma de onda y buscar el punto exacto donde ambas dejan de coincidir.

Criterio profesional de diagnóstico

Comparar señal y protocolo

La prueba profesional consiste en cruzar lo que el decodificador interpreta con lo que el osciloscopio muestra en tiempo real. El decodificador responde qué trama CAN FD circula y qué campos contiene. El osciloscopio confirma si la señal mantiene flancos limpios, tiempos correctos y suficiente margen eléctrico durante la fase de datos. Esa comparación evita diagnósticos incompletos y reduce el riesgo de reemplazar módulos cuando la falla real está en la red.

Qué revisar primero

Si la red falla solo al entrar en BRS, la prioridad es revisar la integridad física del bus antes de culpar al software o al módulo principal. Si la red falla incluso en la velocidad nominal, el problema ya es más amplio y afecta la comunicación básica de la red. En ambos casos, CAN FD obliga a mirar con atención la zona rápida de la trama, porque allí se concentran la mayoría de los fallos que no aparecen en una lectura superficial.
