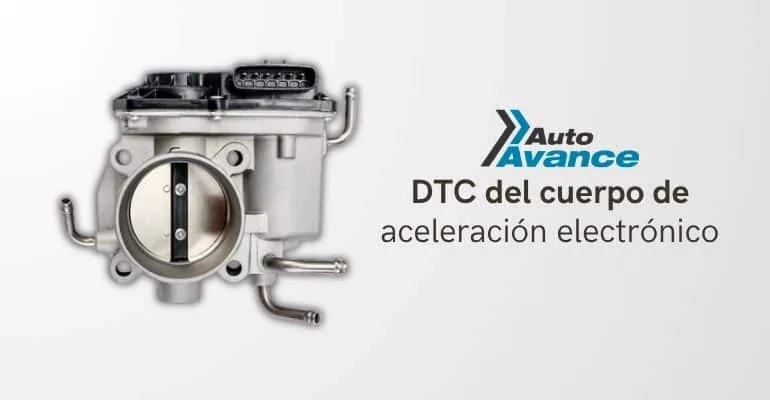

DTC del cuerpo de aceleración electrónico

Los DTC del cuerpo de aceleración electrónico describen la condición que el módulo detectó, pero no identifican siempre la pieza que debe reemplazarse. Un código puede registrar una señal fuera de rango, una pérdida de correlación, una mariposa retenida o un desempeño insuficiente del actuador.

La interpretación correcta compara el código con el comportamiento real del sistema. Escáner, multímetro, osciloscopio e inspección mecánica deben utilizarse en secuencia para demostrar por qué se perdió la relación entre comando, movimiento y posición.

Qué condición representa cada grupo de DTC

P0122 y P0123 describen una condición baja o alta en un canal de posición. P2135 identifica una pérdida de correlación TP A/TP B en determinadas aplicaciones Ford. P2111 y P2112 se relacionan con una mariposa detectada como retenida abierta o cerrada. P2101 o P2119 se asocian con desempeño del control del actuador según la estrategia aplicable.

Estos códigos no tienen el mismo significado operativo en todas las plataformas. La información de servicio del vehículo define los umbrales, las condiciones de monitorización y el procedimiento de reparación.

El sistema OBD2 ayuda a entender que el DTC es el resultado de un monitor, no una orden directa de sustitución.

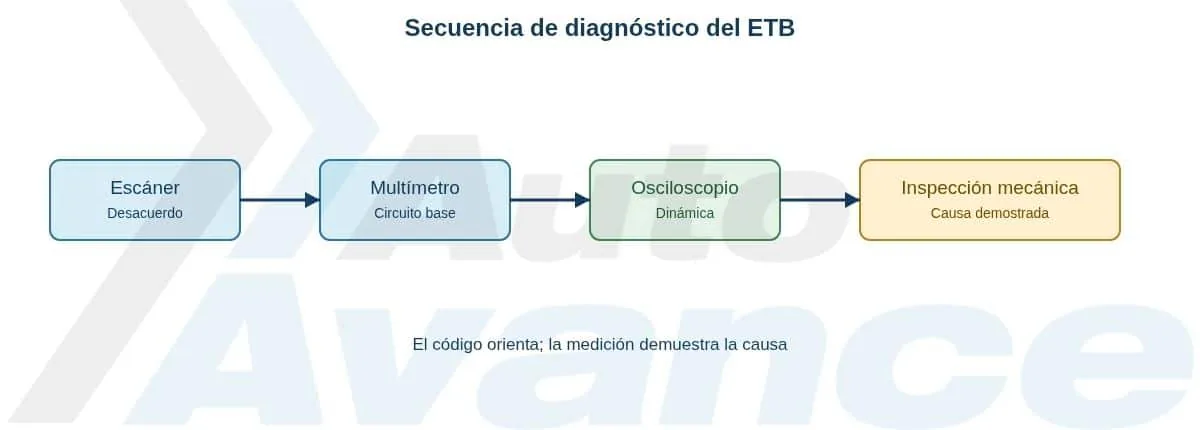

Secuencia de diagnóstico de los DTC

Escáner: identificar el desacuerdo

Lea DTC, Freeze Frame y datos actuales. Compare APP, ángulo comandado, ángulo real y canales TPS. Determine si la condición es eléctrica, de correlación, de respuesta mecánica o de desempeño del motor.

Multímetro: validar el circuito base

Compruebe referencia, masa, continuidad y alimentación. Si el síntoma aparece al mover la mariposa, mida caída de tensión en alimentación y masa bajo carga. Una resistencia elevada puede retrasar el actuador sin producir un corto permanente.

Osciloscopio: analizar la señal dinámica

Realice un barrido progresivo y busque interrupciones, saltos, ruido o desacuerdos. Una señal estable en un punto no demuestra que el sensor funcione en todo el recorrido.

Inspección mecánica: confirmar la causa

Revise depósitos, roce de la placa, juego del eje, retorno y engranajes. Si los sensores son coherentes, pero el ángulo real permanece retrasado, la causa puede estar en la transmisión mecánica o en la carga eléctrica del actuador.

El escáner automotriz OBD permite confirmar la condición después de la reparación y verificar que el monitor no vuelva a detectar el desacuerdo.

Qué hacer después de reparar

Verifique el recorrido completo, la correlación de señales y la respuesta del cuerpo en las condiciones que activaron el código. Si se reemplazó el cuerpo, el ECM u otro componente relacionado, confirme si la aplicación exige aprendizaje o basic setting.

Un DTC del cuerpo de aceleración electrónico debe terminar en una causa demostrada. Borrar la memoria sin comprobar comando, movimiento y posición deja el diagnóstico incompleto.
