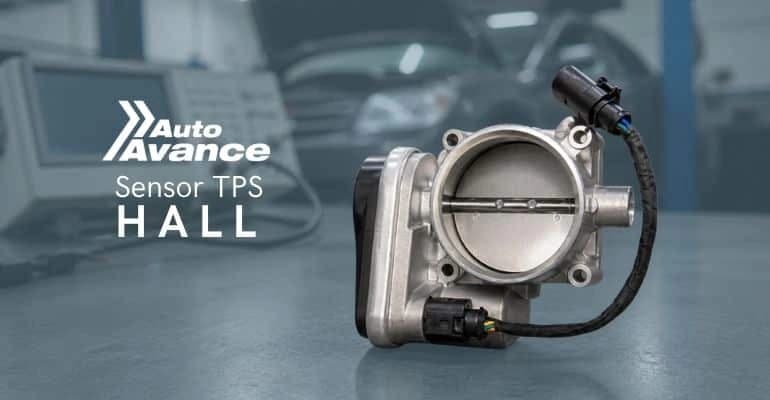

Sensor TPS Hall

El sensor TPS Hall mide la posición angular de la mariposa sin utilizar una escobilla sobre una pista resistiva. Un rotor magnético gira unido al eje y un circuito integrado Hall permanece fijo para detectar la variación del campo magnético.

El diagnóstico del sensor TPS Hall no se confirma midiendo únicamente alimentación y masa. La lectura depende del rotor, el entrehierro, el centrado, la orientación del imán, la electrónica y el movimiento real del eje.

Cómo funciona el sensor TPS Hall

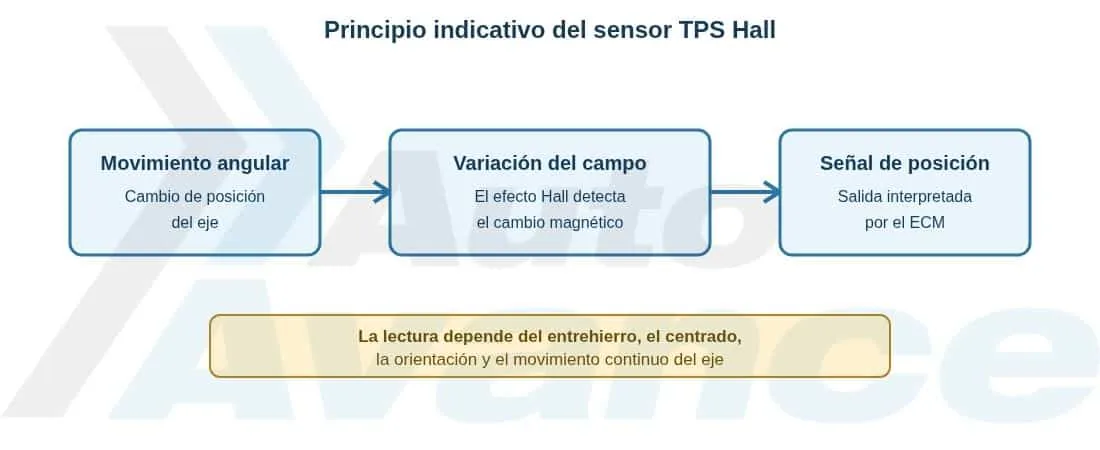

Cuando gira el eje, cambia la orientación y la densidad del flujo magnético frente al Hall IC. La electrónica integrada procesa esa variación y entrega una señal de posición al ECM. El sensor no lee los dientes del engranaje; interpreta el campo magnético asociado al elemento que gira con la mariposa.

En aplicaciones Toyota documentadas, el conjunto magnético gira sobre el mismo eje y produce señales VTA1 y VTA2. La arquitectura concreta debe confirmarse en el diagrama del vehículo antes de asignar terminales o valores.

La explicación de sensores automotrices ayuda a diferenciar una señal Hall de una salida potenciómetrica.

El entrehierro determina la lectura

El air gap es la distancia entre el rotor magnético y el circuito Hall. Si el rotor se desplaza, el eje adquiere juego o la tapa queda alterada, el circuito puede conservar alimentación y masa mientras informa una posición incorrecta.

El problema puede aparecer solo en una zona del recorrido. Por eso, una señal presente en ralentí no demuestra que el sensor TPS Hall funcione correctamente en toda la apertura.

Qué revisar durante el barrido

Realice una apertura progresiva y observe si la señal cambia de forma continua, repetible y coherente con la placa. Busque saltos, interrupciones, zonas detenidas y diferencias entre el movimiento físico y el ángulo reportado.

Pruebas con multímetro y osciloscopio

El multímetro confirma alimentación, masa y continuidad básica, pero su actualización puede ocultar una interrupción breve. El osciloscopio permite ver el recorrido completo y comparar dos canales cuando el diseño utiliza redundancia.

No aplique de forma automática un rango de 0,5 a 4,5 V. Ese rango puede aparecer en señales analógicas, pero no representa una especificación universal para todos los cuerpos electrónicos. Algunas aplicaciones utilizan otra escala o una salida digital.

La calibración del sensor TPS corresponde a una lógica de ajuste distinta en sistemas mecánicos; no debe trasladarse sin verificación a un TPS Hall integrado en un ETB.

Criterio de diagnóstico

El sensor TPS Hall se valida cuando la señal cambia sin interrupciones, mantiene la relación prevista con el segundo canal y coincide con el movimiento real del eje. Si falla una de esas condiciones, revise circuito, geometría y mecanismo antes de sustituir el conjunto.
